GTx663 Würfel
Für meinen Kumpel sollte hier eine Box entstehen, die relativ kompakt ist
und die dennoch keine zu großen Abstirche in Sachen Klang macht.
Optisch würde ich dieses Konstrukt als eine meiner besseren Arbeiten bewerten.
Vom Klang her auf einer Höhe mit der GTx663-PA-Aktivbox.
Wer keine Bassgewitter oder einen absolut linearen Frequenzgang braucht, wird mit so einem Chassis schon sehr weit kommen.
Äußerst vorteilhaft gegenüber Breitband-Boxen finde ich die separaten Hochtöner,
welche für ein wesentlich breiteres Abstrahlverhalten sorgen.
| Eckdaten: | ||
|---|---|---|
| Chassis | Blaupunkt GTx663SC | |
| Wirkungsgrad | ca. 90dB | |
| Impedanz | 4 Ohm | |
| Verstärker | TDA2003 | |
| Leistung | 6W @ 4 Ohm | |
| Abmessungen | 20x20x20cm (LxBxH) | |
| Gewicht | ca. 3kg | |
| Gehäusematerial | 10mm MDF | |
| Spannungsversorgung | 8x AA-Batterie |

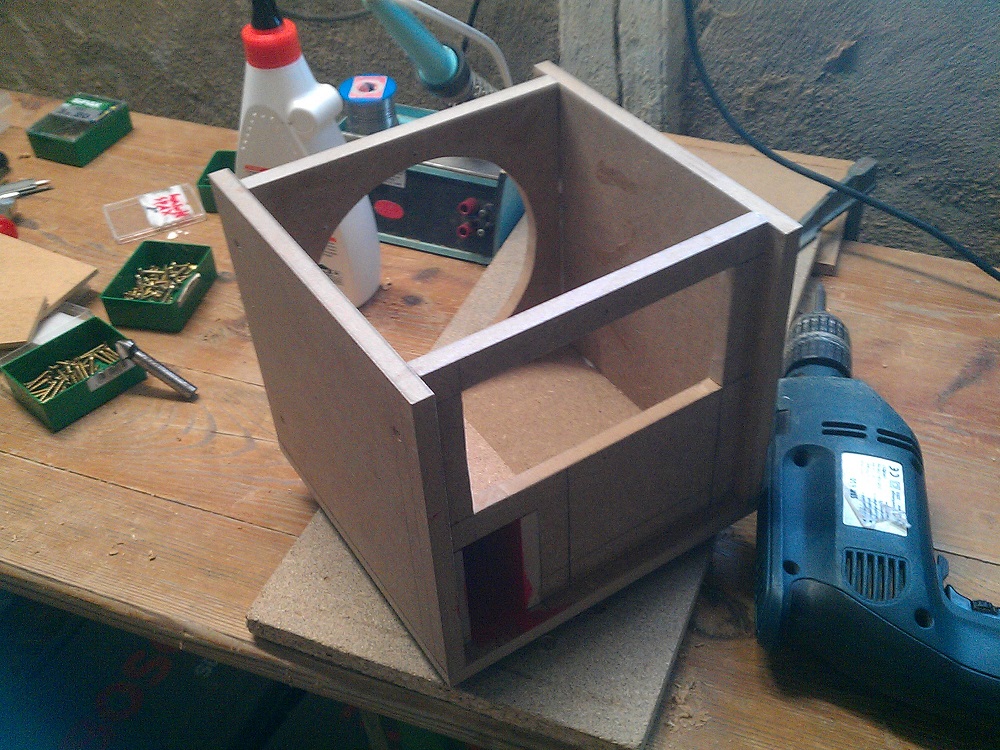

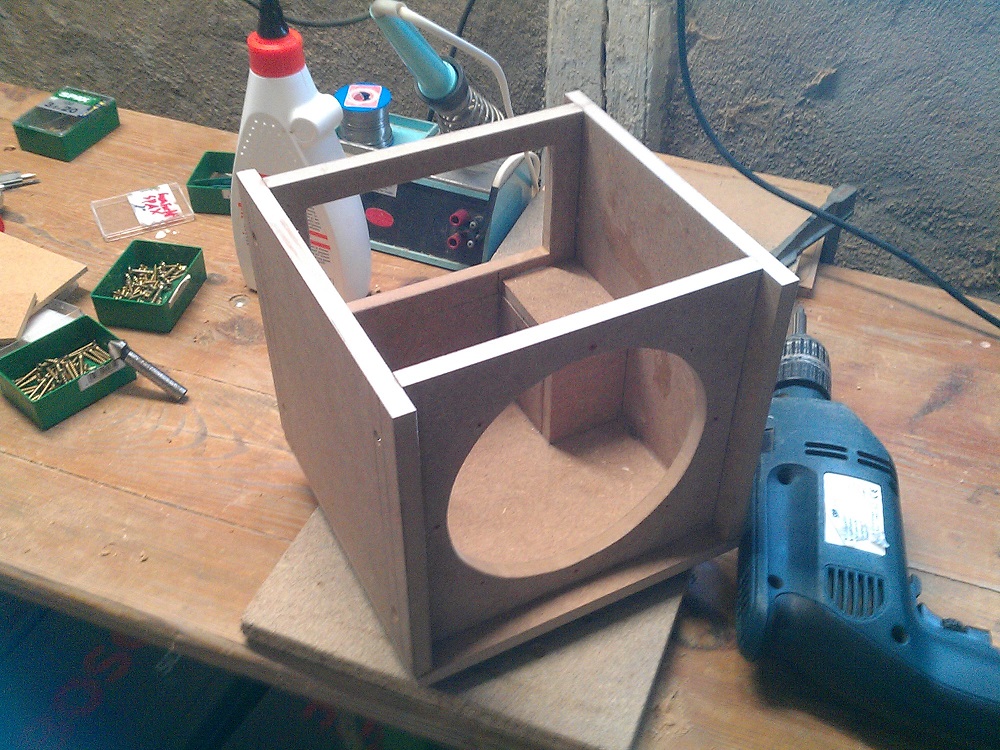

Das Grundgehäuse aus 10mm MDF

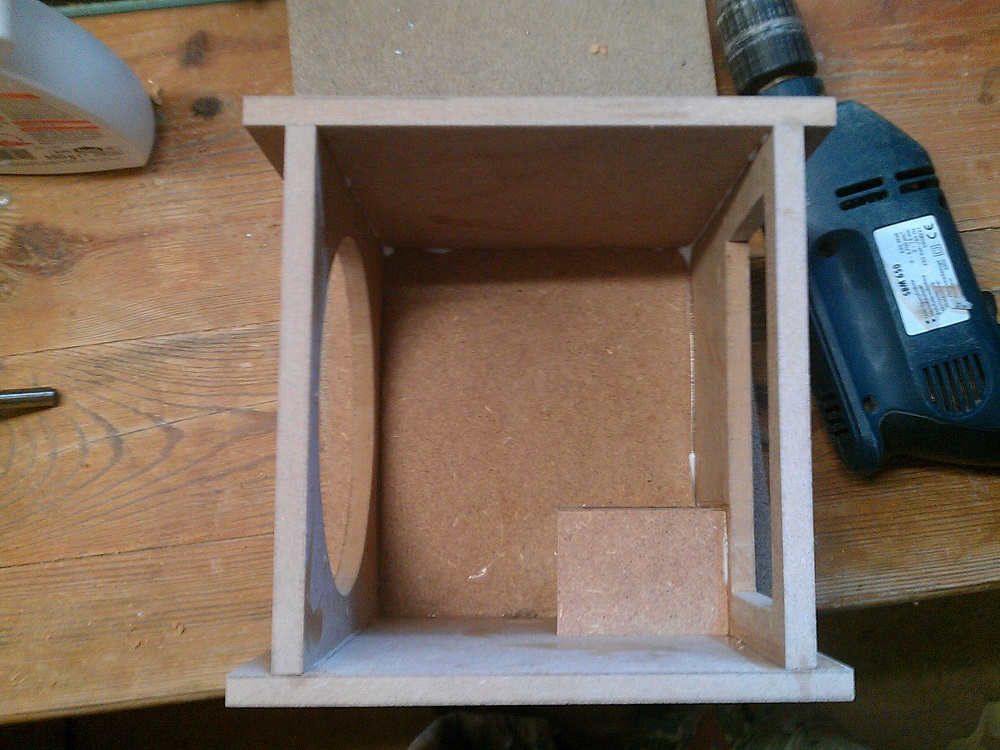

Hinten in der Ecke ist das Batteriefach zu erkennen

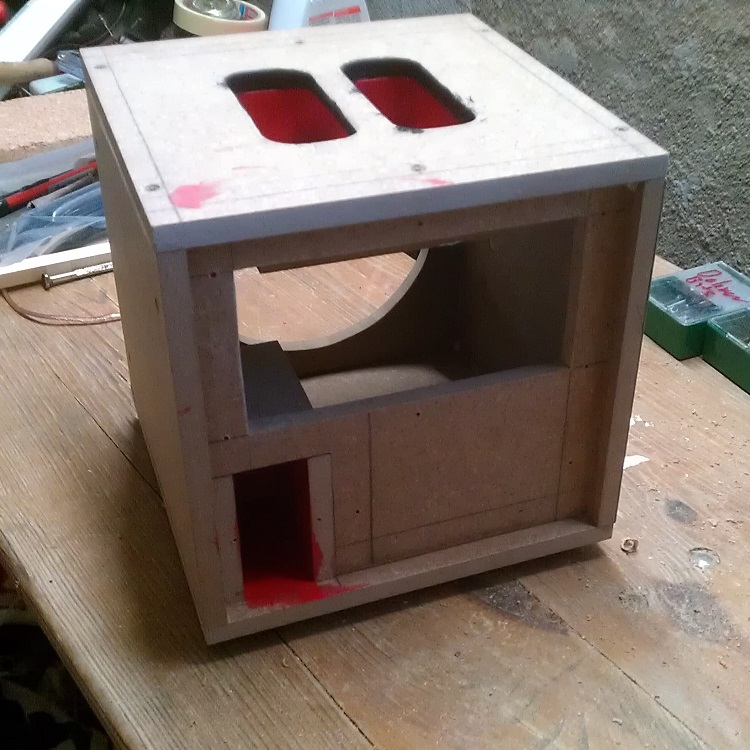

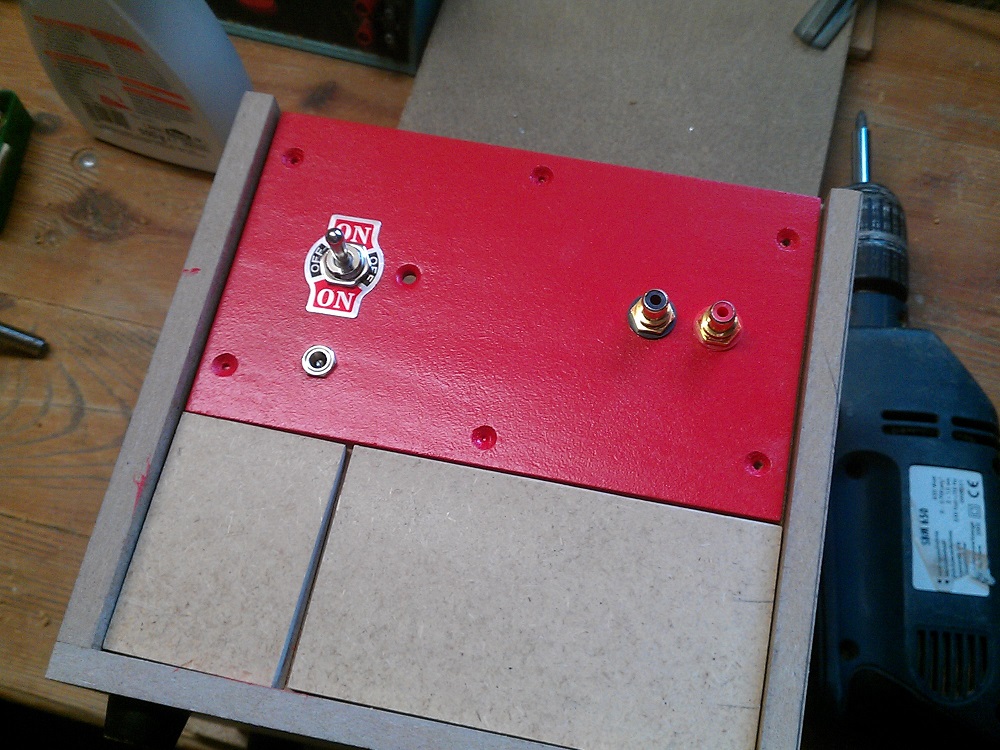

Das Bedienfeld, rechts die Cinch-Buchsen und links der Einschalter

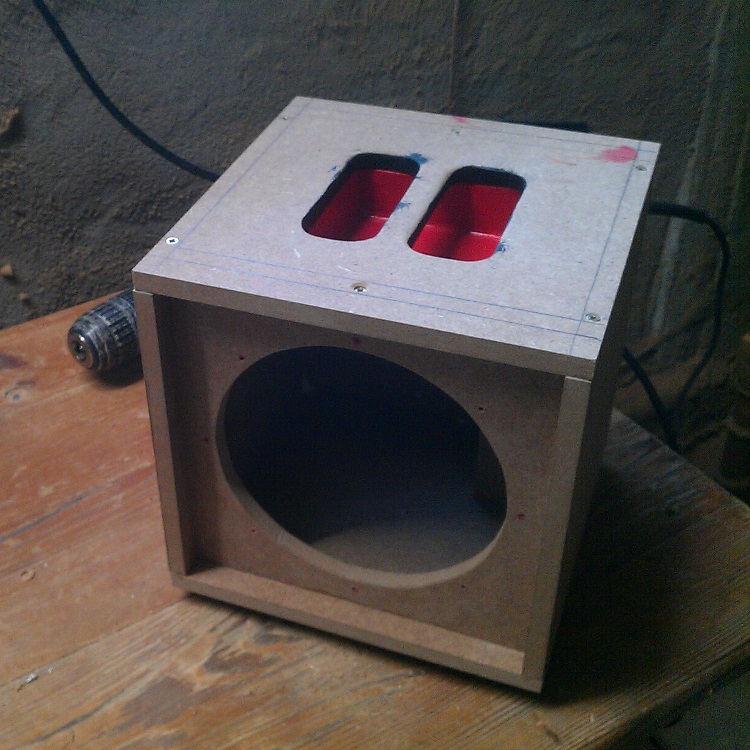

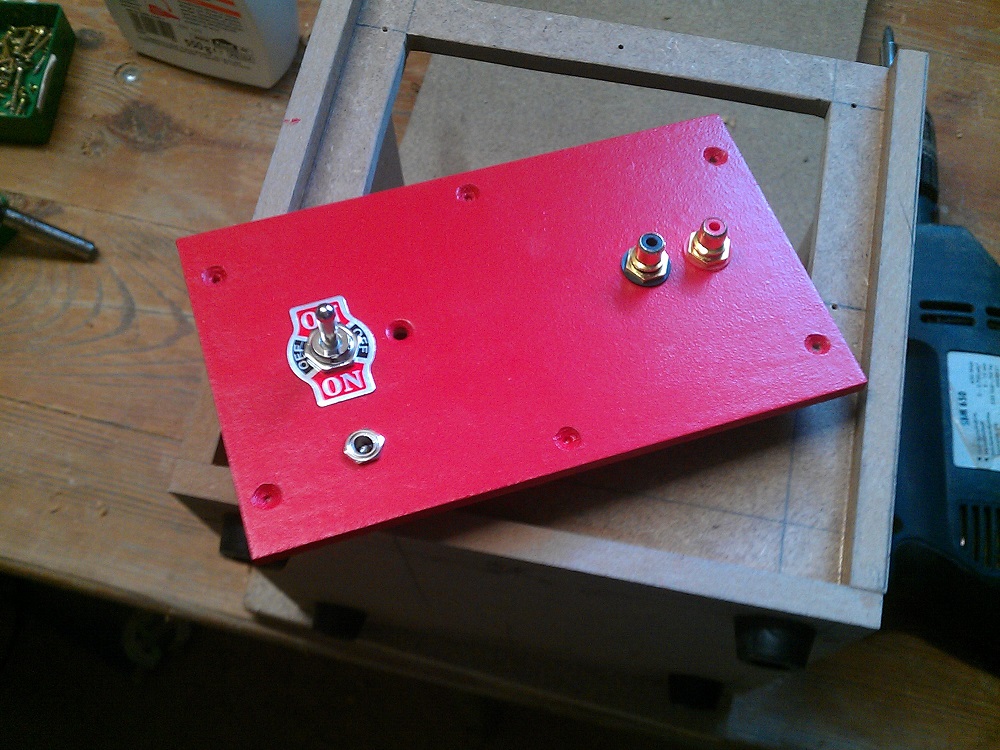

Hier habe ich mich wie so oft einer 5mm HDF-Platte bedient

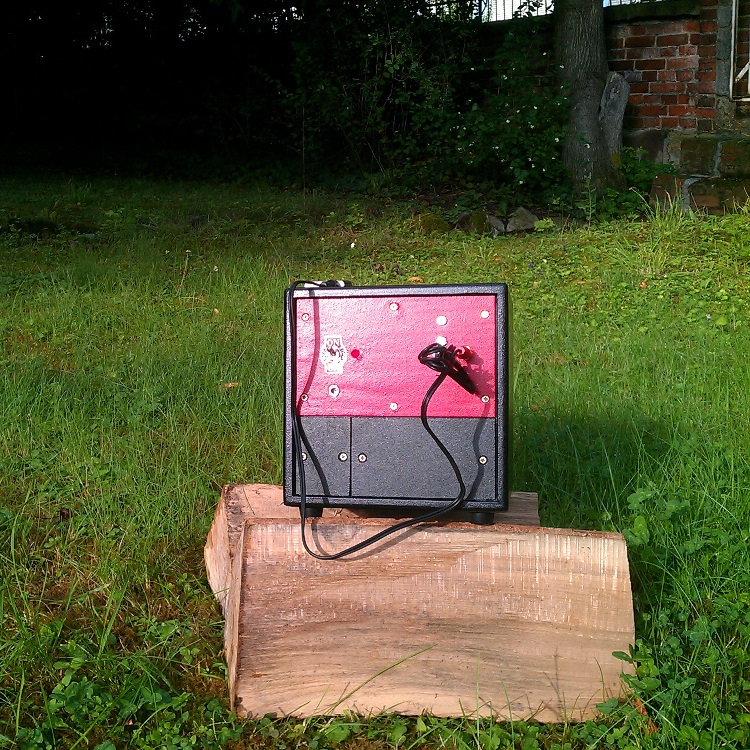

Hinter der linken Klappe verbirgt sich das Batteriefach, die rechte ist fest
Oben wurde ein einfacher Tragegriff integriert

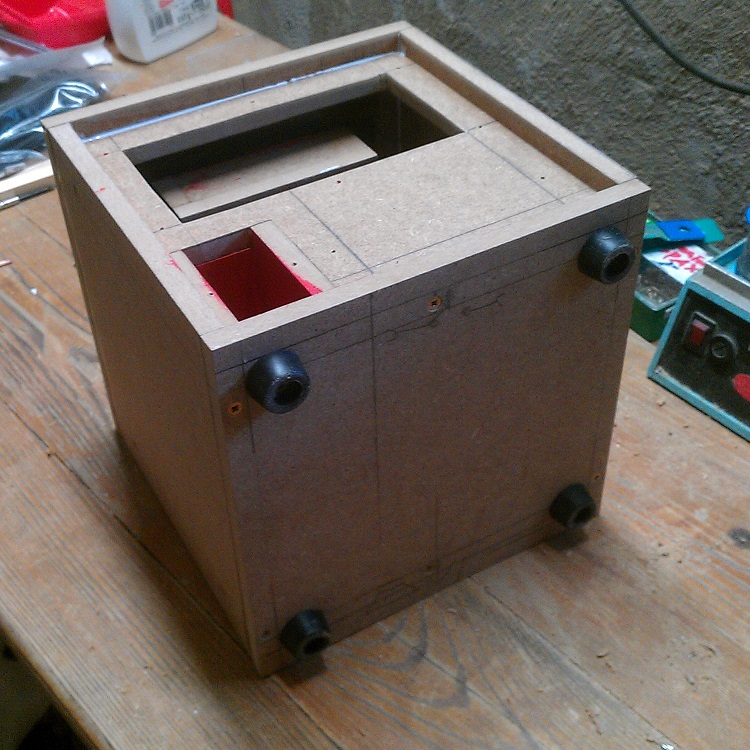

Ordentliche Füße durften nicht fehlen

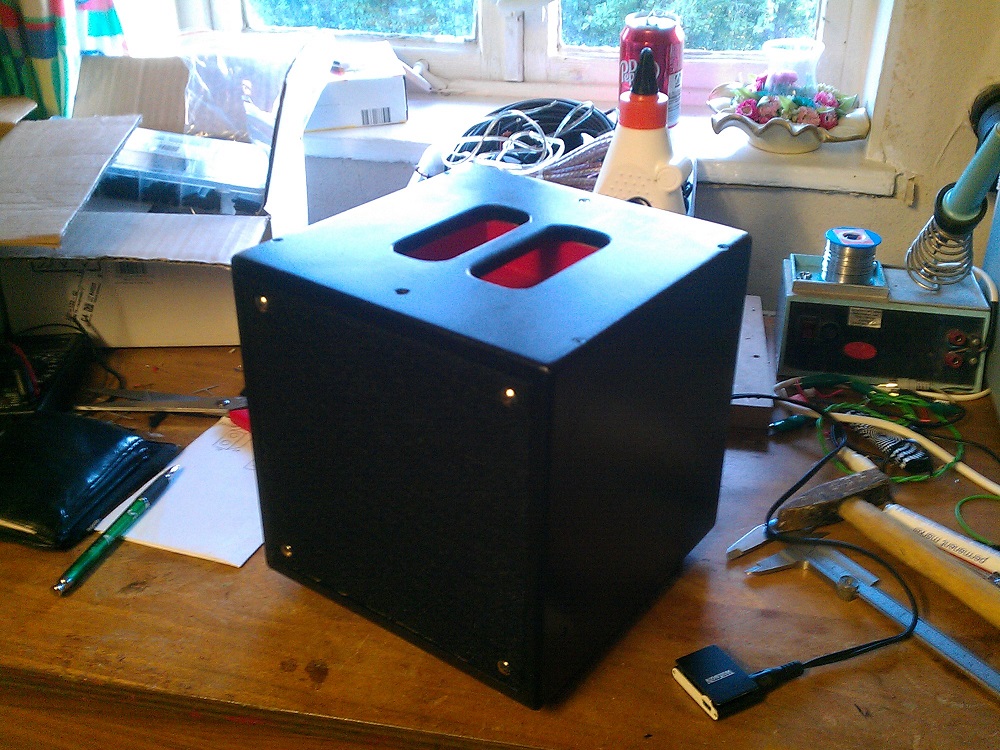

Hier nun mit Lackierung und Frontgitter

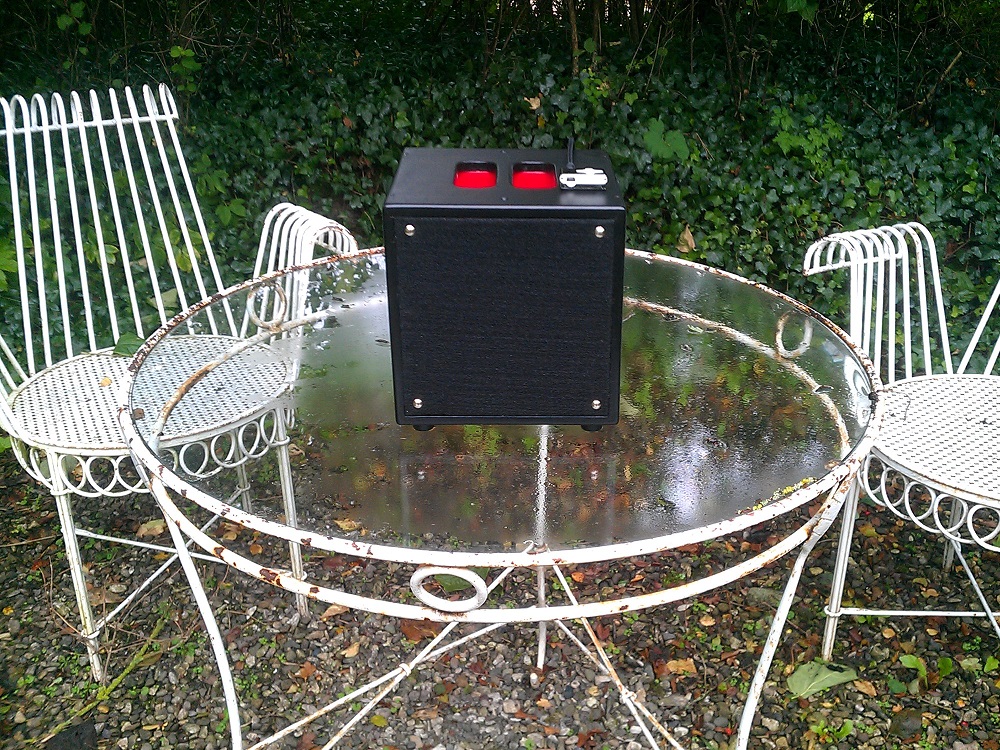

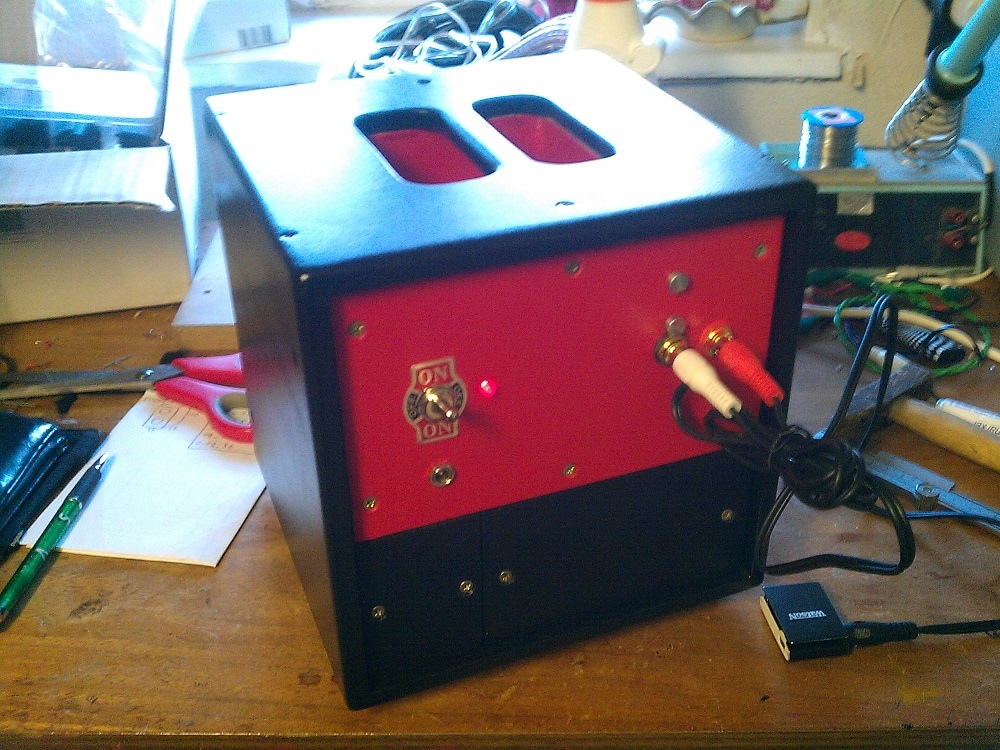

Der erste Test verlief sehr gut

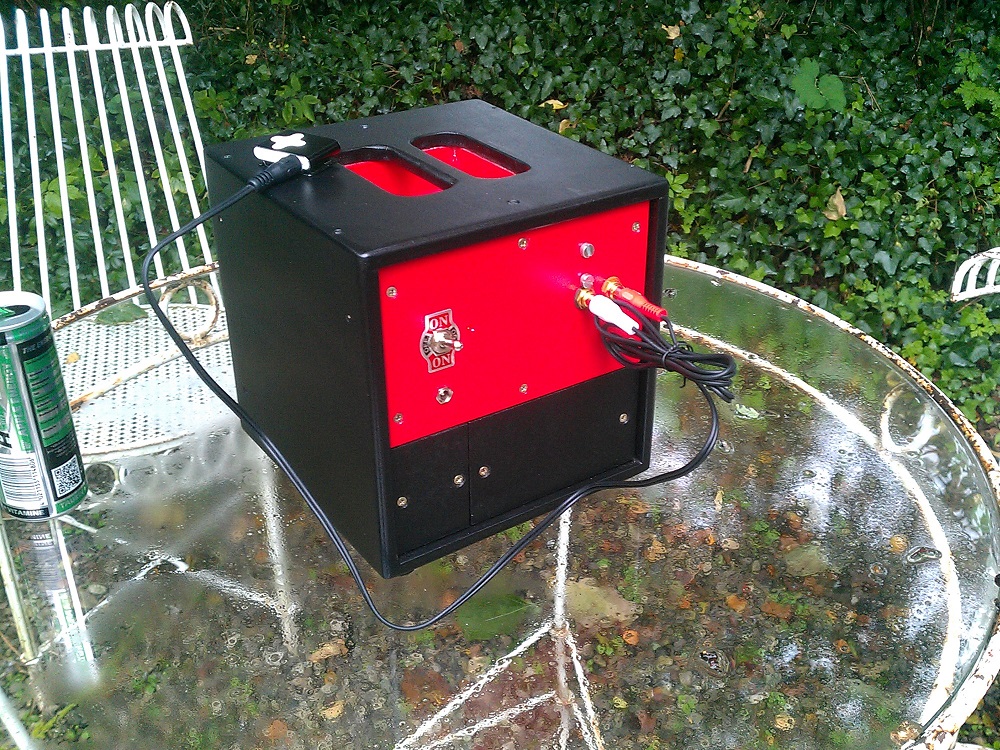

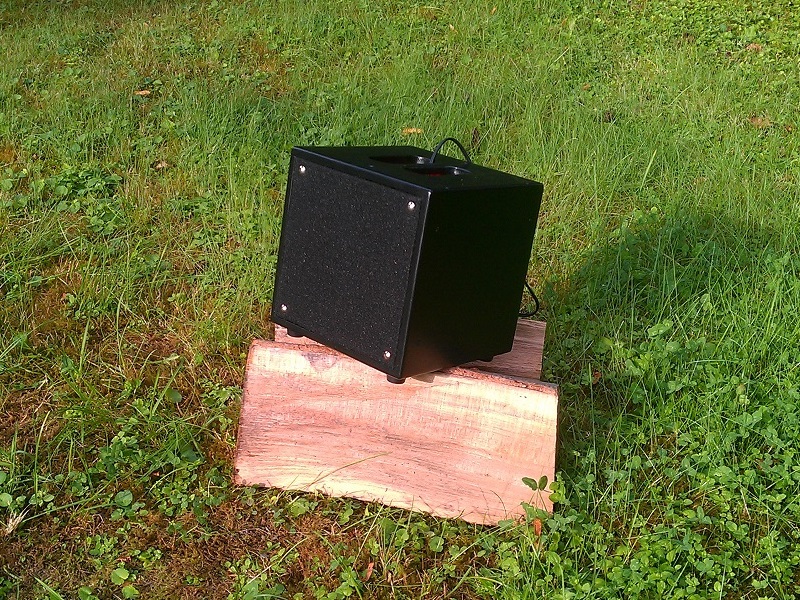

Und auch im Garten mit wenigen Begrenzungsflächen kommt doch noch
eine gute Menge Grundton aus der Box

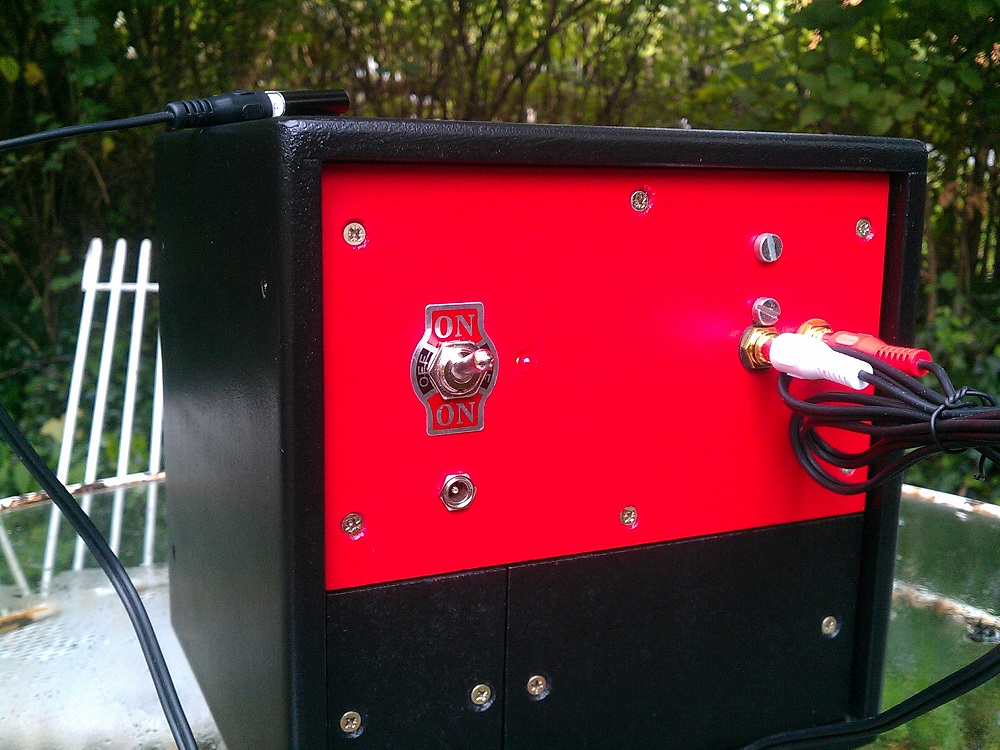

Die Belichtung ist zu schlecht für die Handy-Cam,
die rote Power-LED ist bei Tageslicht jedoch gut zu sehen

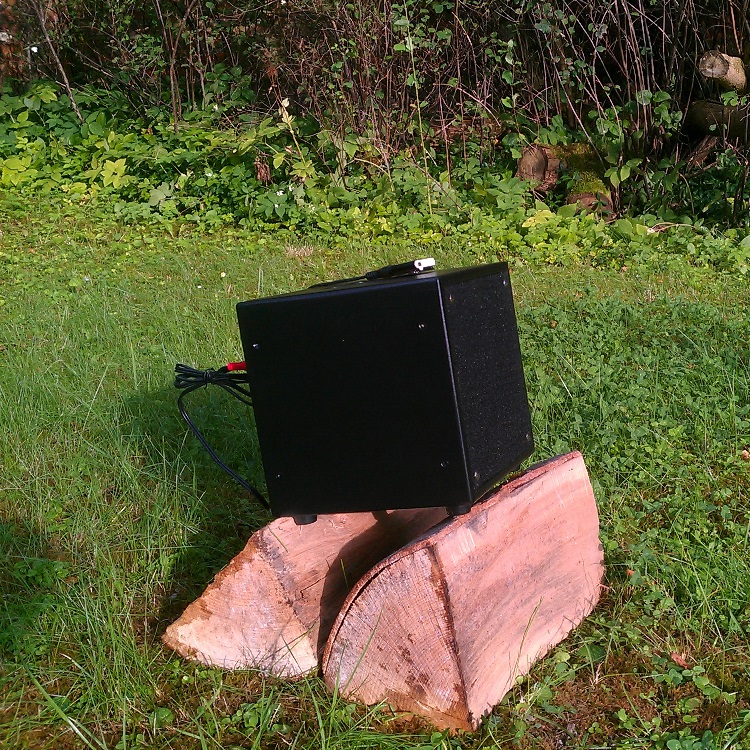

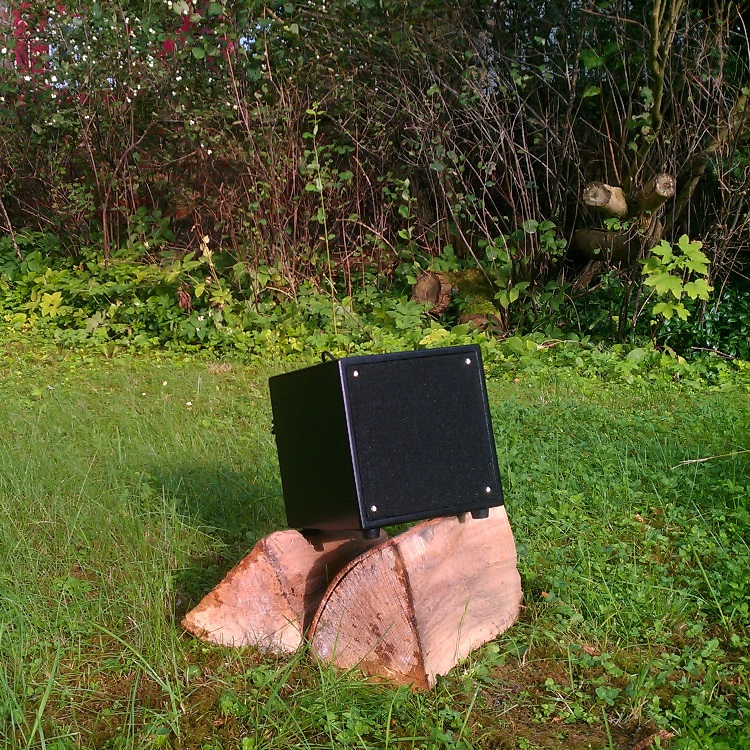

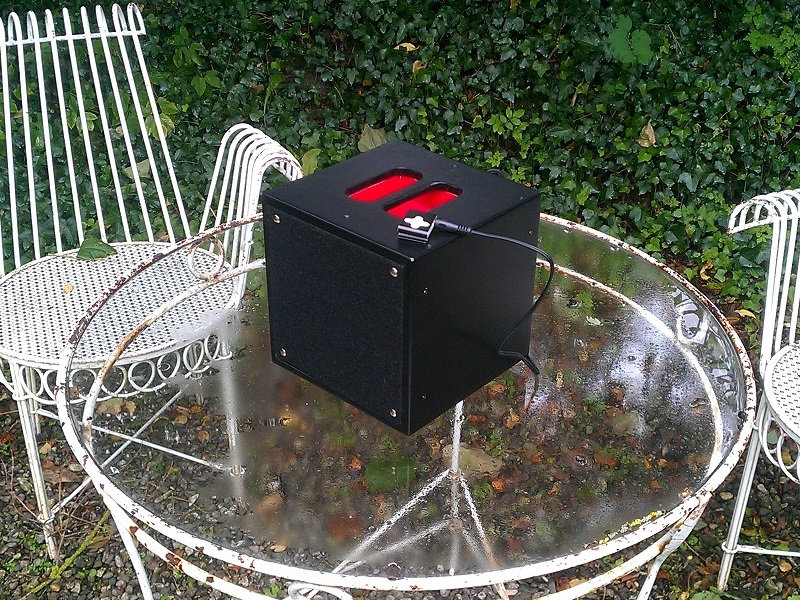

Und noch ein paar Posen ;)
