BG 13 Sprachbox
Für Veranstaltungen auf denen Sprecher verstärkt werden sollten habe ich eine wirkungsgradstarke
und kompakte Box gebaut.
Sie ist für Veranstaltungen mit bis zu 250 Zuhörern geeignet.
Dazugehörig ist eine passive Slave-Box um noch größere Menschenmengen zu beschallen.
| Eckdaten: | ||
|---|---|---|
| Chassis | 3x Visaton BG 13 P 8 | |
| Wirkungsgrad total | ca. 98dB | |
| Impedanz | 2,7 Ohm | |
| Verstärker | TDAxxxx (wird nachgereicht) | |
| Leistung | 2x 40W @ 2 Ohm | |
| Abmessungen | 18x18x45cm (TxBxH) | |
| Gewicht | ca. 5kg | |
| Gehäusematerial | 12mm MDF | |
| Spannungsversorgung | ext. Netzteil, 17V 4A |

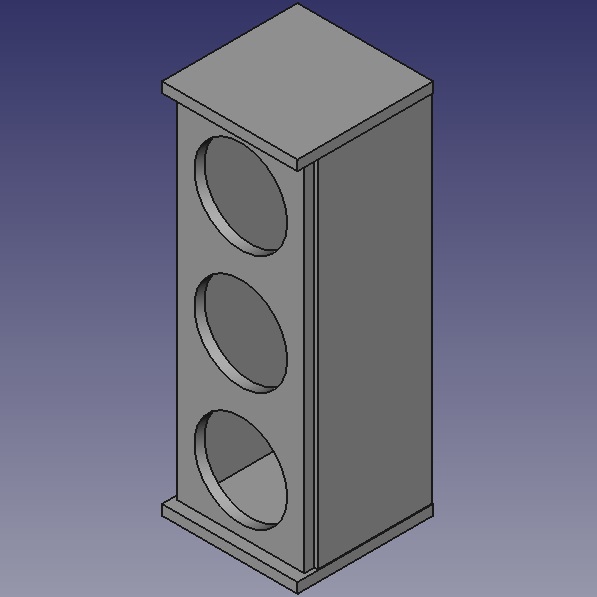

Das sehr simple 3D-Modell

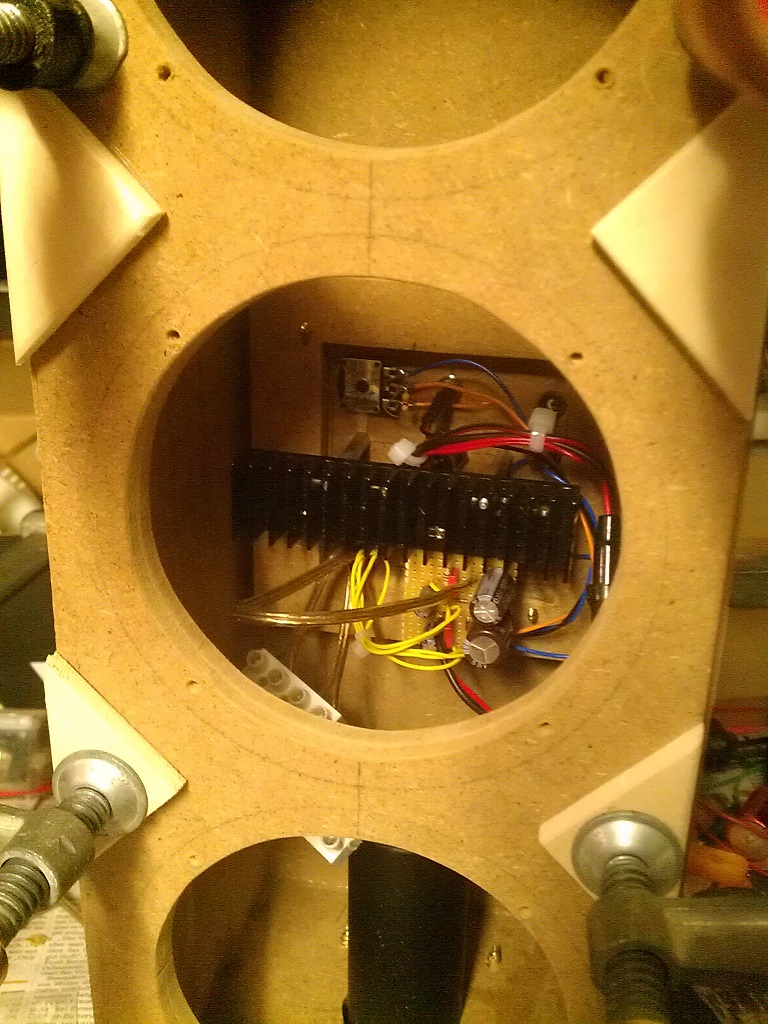

Das Verstärkermodul von innen

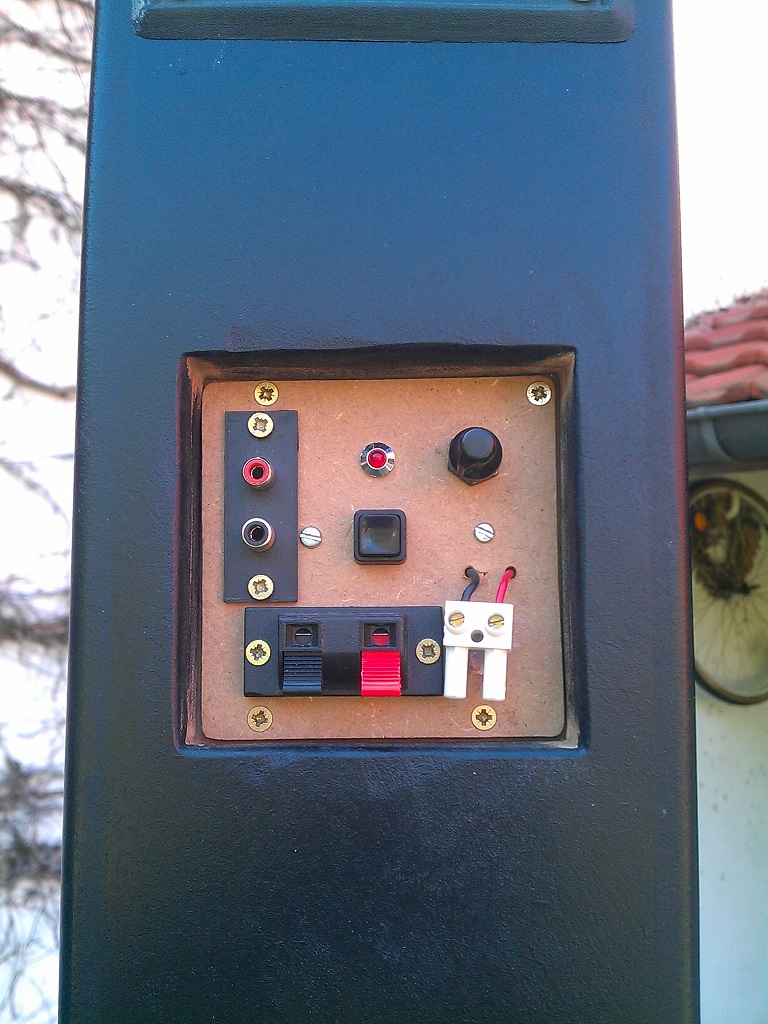

An das Terminal wird die passive Slave-Box angeschlossen
Die LED zeigt Störungen an

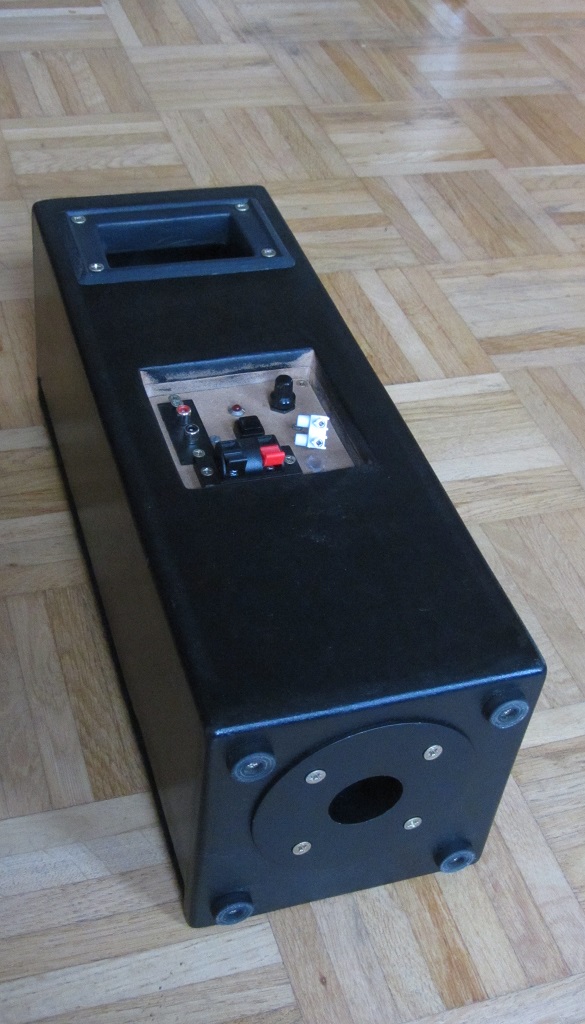

Natürlich mit Stativflansch, Füßen und Tragegriff

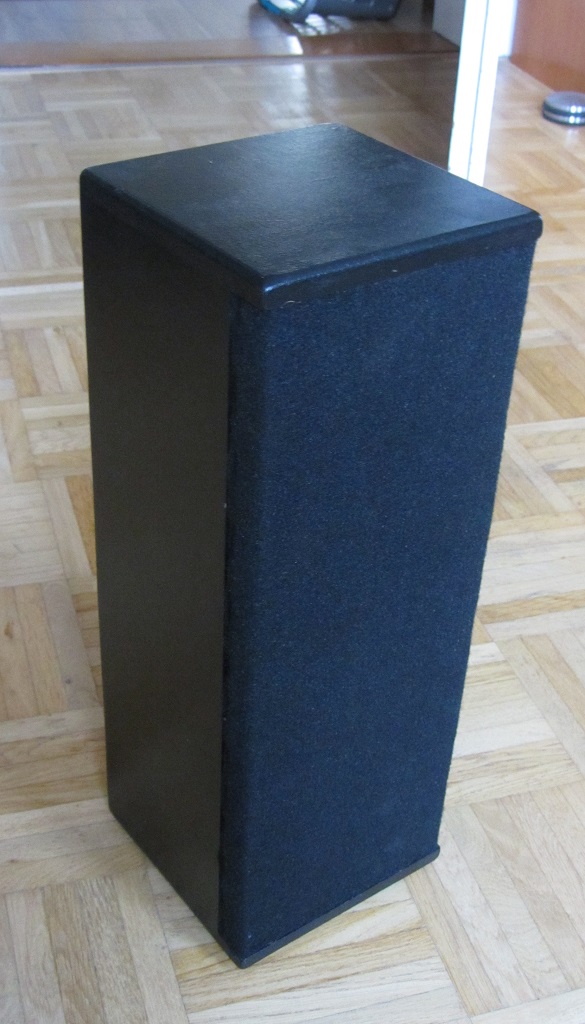

Die Front wurde wie immer mit "Hasengitter" und Molton gestaltet
